导体数目 |
导体 | 絕緣 | 司勞 | 护套 | ||||
|---|---|---|---|---|---|---|---|---|
| 线号 | 面积 (mm2) | 构造 (No./mm) | 厚度 (毫米) | 外径(毫米) | 厚度 | 外径(毫米） | ||

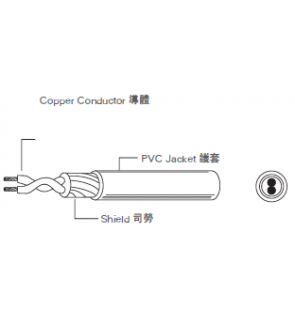

| 2 | 30 | 0.050 | 11 / 0.08 | 0.25 | 0.80 | 36/0.12 | 0.35 | 2.15 |
| 2 | 28 | 0.080 | 7 / 0.127 | 0.25 | 0.85 | 38/0.12 | 0.35 | 2.55 |
| 2 | 26 | 0.130 | 7 / 0.16 | 0.25 | 0.95 | 40/0.12 | 0.35 | 2.70 |
| 2 | 24 | 0.210 | 11 / 0.16 | 0.25 | 1.10 | 46/0.12 | 0.35 | 2.95 |
| 2 | 22 | 0.330 | 17 / 0.16 | 0.25 | 1.25 | 50/0.12 | 0.35 | 3.20 |
| 2 | 20 | 0.519 | 21 / 0.18 | 0.25 | 1.45 | 56/0.12 | 0.35 | 3.50 |

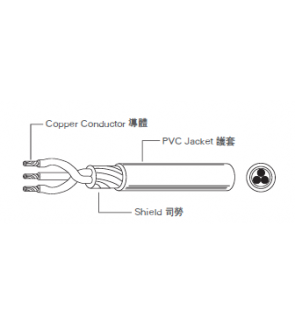

| 3 | 30 | 0.050 | 11 / 0.08 | 0.25 | 0.80 | 42/0.12 | 0.35 | 2.75 |
| 3 | 28 | 0.080 | 7 / 0.127 | 0.25 | 0.85 | 44/0.12 | 0.35 | 2.85 |
| 3 | 26 | 0.130 | 7 / 0.16 | 0.25 | 0.95 | 46/0.12 | 0.35 | 3.05 |
| 3 | 24 | 0.210 | 11 / 0.16 | 0.25 | 1.10 | 55/0.12 | 0.35 | 3.35 |
| 3 | 22 | 0.330 | 17 / 0.16 | 0.25 | 1.25 | 60/0.12 | 0.35 | 3.65 |
| 3 | 20 | 0.519 | 21 / 0.18 | 0.25 | 1.45 | 67/0.12 | 0.35 | 4.05 |
